Agisoft Metashape의 등고선 내보내기

도면

by 건점백곰 2022. 10. 29. 18:46

본문

등고선(Contour)을 내보려면 DEM(수치표고모델 : 지형이나 물체의 높이값을 수치로 나타낸 모델)을 설정하고 등고선을 설정 해야 한다. Agisoft Metashape에의 등고선은 shape,xml,dxf등 다양한 파일 포멧으로 내보낼수 있다. 그런데 이 글을 다시 작성하고 있다. 임시 저장 안했더니 날아가 버렸다... 다시 등고선 내보내기를 해보겠습니다....



Metashape에서 3D 모델이 만들어지고 좌표값이 반드시 들어가 있는상태라면 등고선을 만들기 위해서는 먼저 DEM을 먼저 설정한다. 그림1처럼 Chunk1에서 마우스 우클릭을 한다. 메뉴창들이 그림1처럼 나타난다. Processㄹ르 클릭한다. 부메뉴가 나타나면 Build DEM...을 클릭한다.

그림1. DEM 설정



Build DEM(그림2)창이 나타난다.

그림2. Build DEM 창

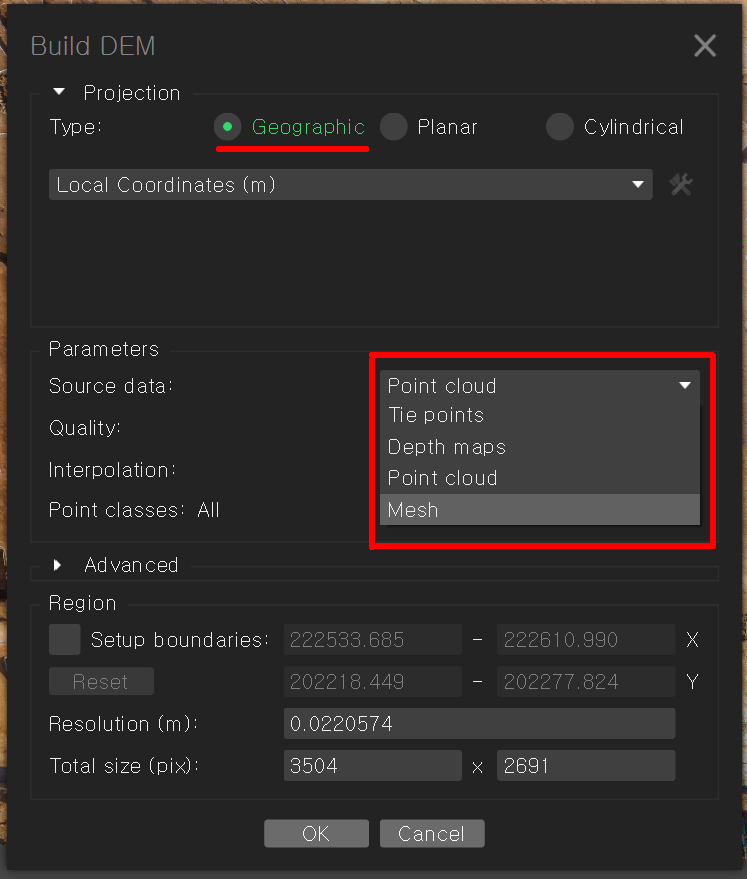

Build DEM창에서  Projection의 Geographic에 체크되어 있는지 확인한다. Planar를 설정해도 되지만 가끔씩 높이값이 나타나지 않는 경우도 있다. Parameters에서 Source data:의 Point cloud를 클릭하고 Mesh를 선택하여 클릭한다. Ok를 클릭한다. point 상태에서 등고선을 내보내면 선이 끊어져 있거나 수 많은 점 Data가 정리되지 않아서 등고선 값이 무거워진다. Mesh로 내보내면 선이 가벼우며 불필요한 선들이 나타나지 않으며 정리하기가 편한다.(그림3)

그림3. DEM설정

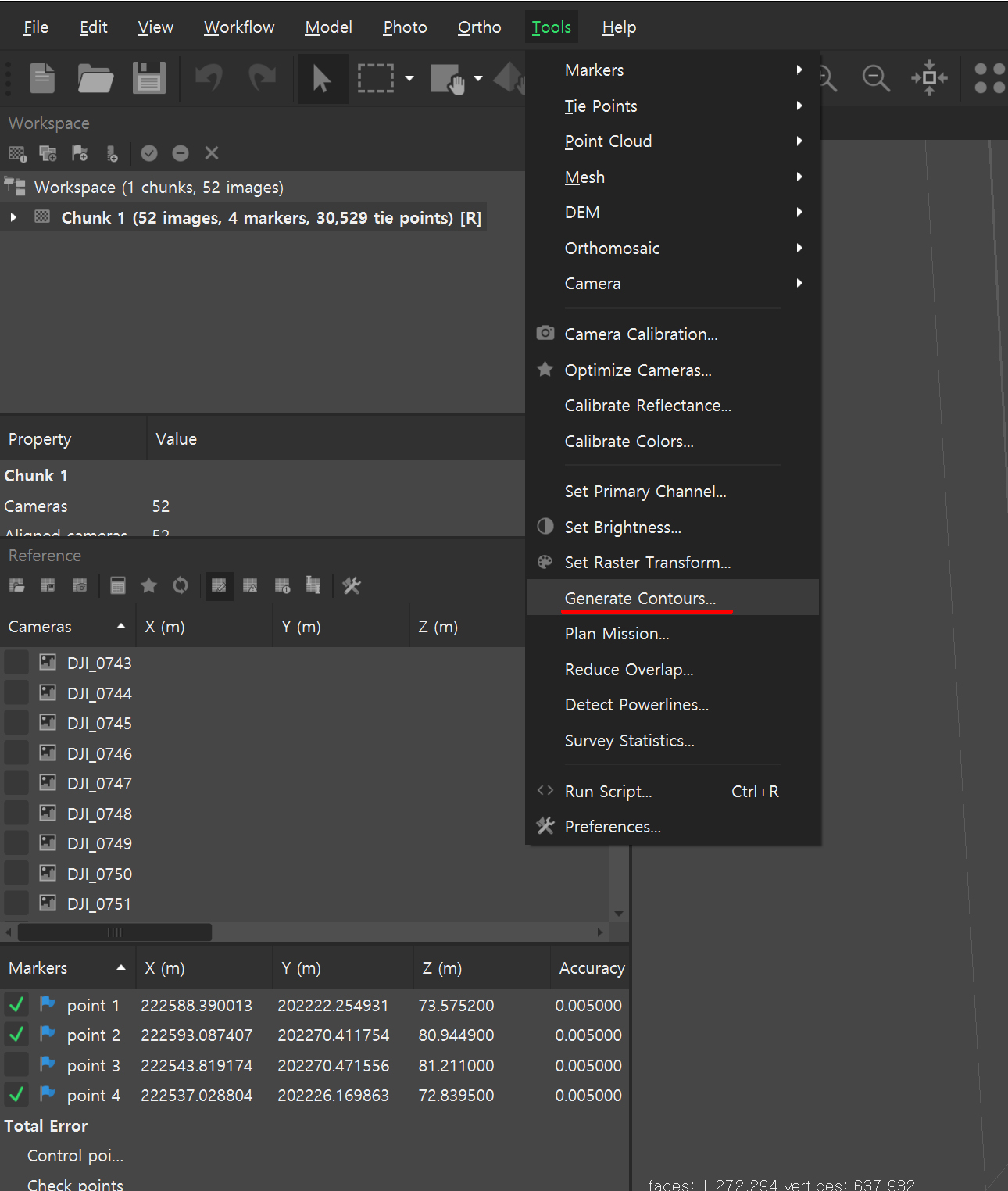

DEM을 하지 않으면 Generate Contiurs...명령어가 활성화 되지 않는다. 그림 4와 같이 메뉴창에서 Tools를 클릭한다. 부메뉴가 나타난다. Generate Contiurs...를 클릭한다.

그림4. 등고선 내보내기 명령창 위치



Generate Contours 창이 나타난다. parameters의 최저 고도(Min altitude)와 최고 고도(Max altitude), 간격(Interval)에 임의의 설정값이 만들어져 있는 것을 확인 할 수 있다. 만약 현재 설정 된 값으로 Ok를 클릭하면 1M 간격으로 70.5712에서 시작하여 80.5712까지 형성된 등고선이 나타난다. 그러므로 이해하기 쉽게 설정 값을 변경하는 것이 좋다.

그림5. Generate Contours 창



그림6과 같이 최저 고도값을 70에서 시작하게 하고 최고 고도 값을 83으로 설정한다. 간격은 0.5m로 설정한다. 그러면 70.5m에서 82.5m까지 0.5m(50cm)간격으로 된 등고선들이 생선된다. 즉 시스템이 설정 해준 값을 사용자가 쉽게 알아 볼 수 있도록 설정하는 것이 필요하다. OK를 클릭한다.

그림6. Generate Contours 창 설정 바꾸기

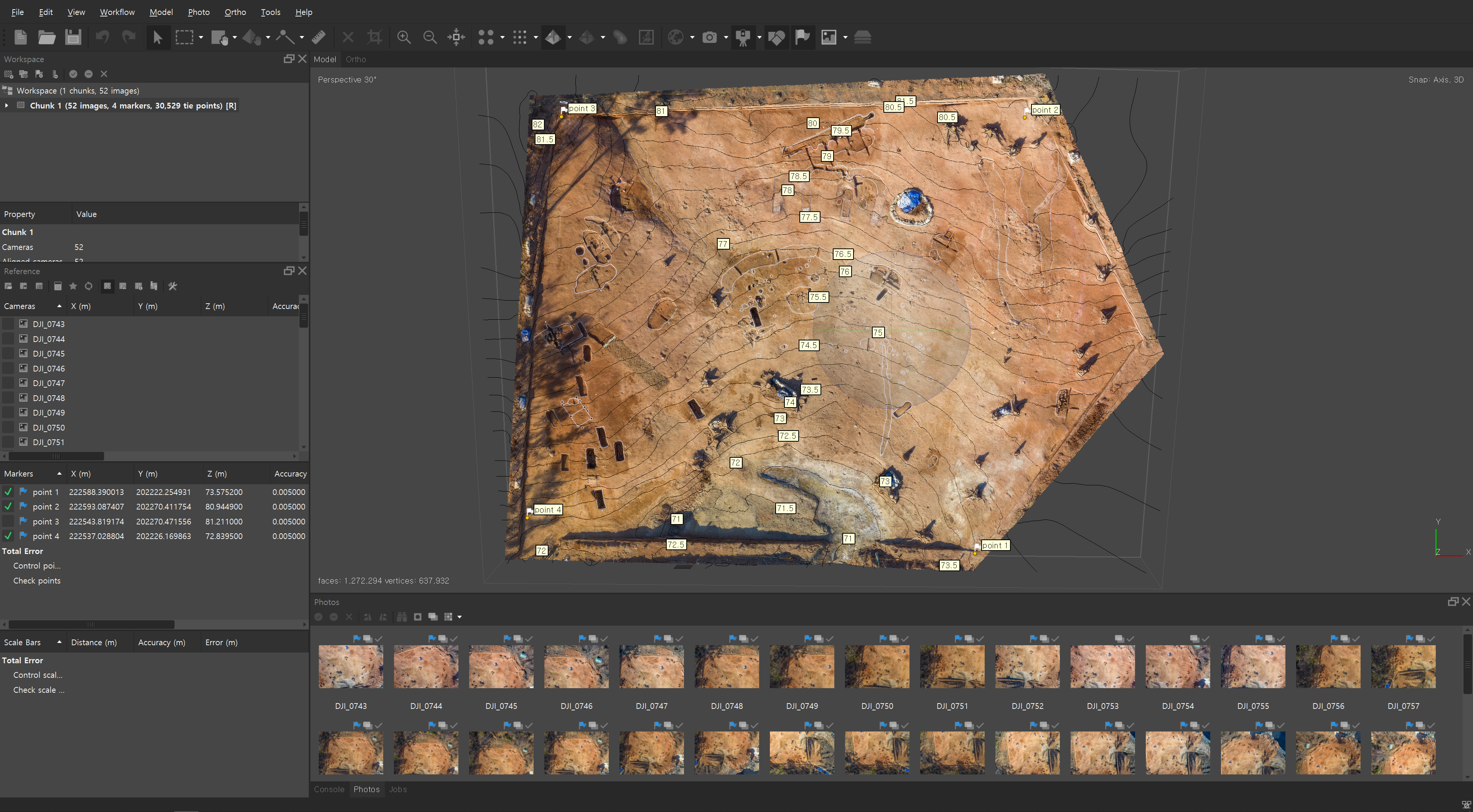

그림7과 같이 등고선이 3D 모델위에 만들어지고 높이값들이 나타난다. 만들어진 등고선을 프로그램들이 사용할 수 있도록 내보내보자.

그림7. 등고선이 만들어진 상태



그림8 처럼 Chunk1에서 마우스 우클릭한다. Export를 클릭한 후 Export Shapes...을 클릭한다.

그림8. 등고선 내보내기 찾기

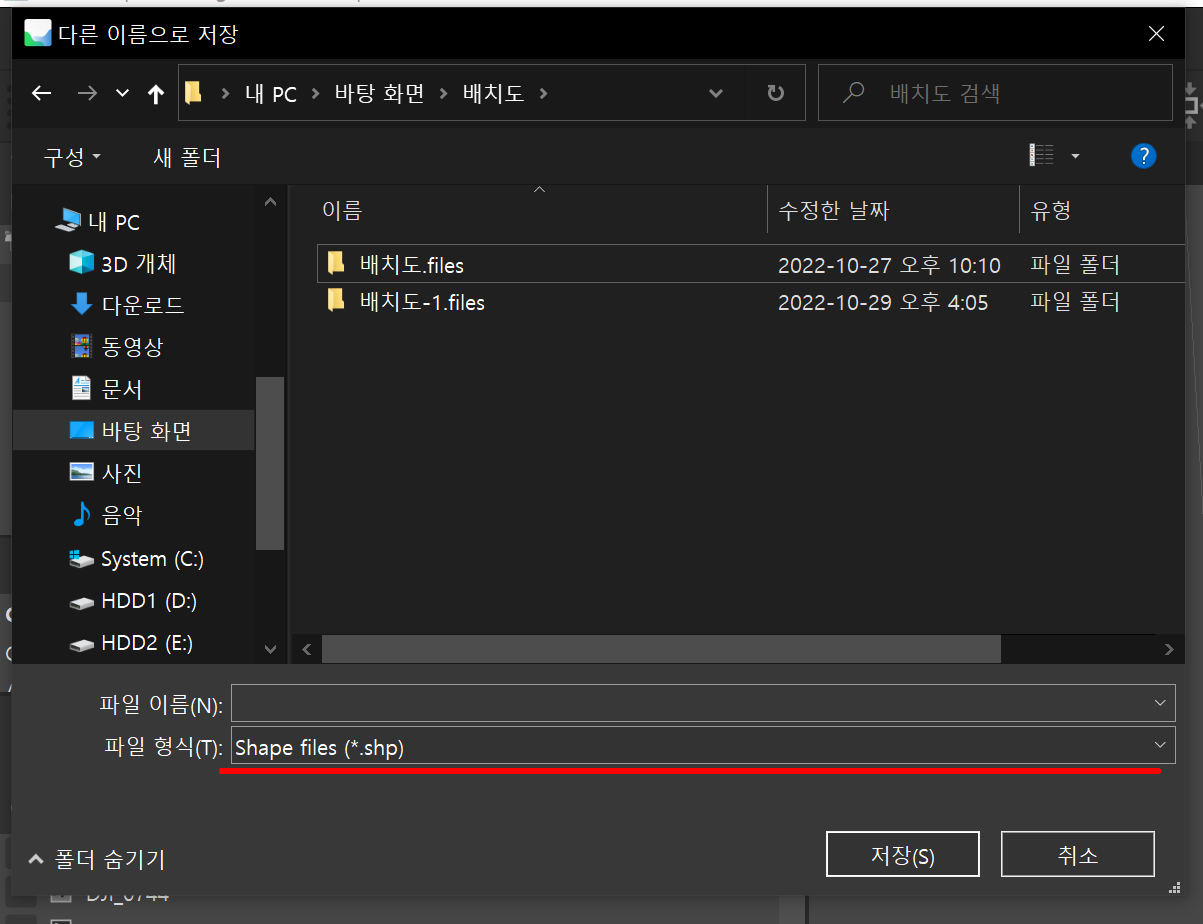

다른이름으로 저장(그림9) 창이 나타나면  파일 이름을 설정하고 Shape files(*.shp)를 클릭한다.

그림9. 등고선 다른이름으로 저장

파일 형식(T)을 클릭하면 다양한 종류의 포멧이 나타난다. 캐드로  내보내기 위해서는 DXF files를 클릭한다.

그림10. 파일 형식 결정

저장을 클릭하면 Export Shapes 창이 나타난다. Coordinates System은 좌표설정값을 활용하여 사용하면 된다.(저는 그냥 Local Coordinates를 사용합니다.) GIS를 다루어 본 분들은 잘 알고 있을것이다. 다음에 설명을 하겠습니다.

그림11. Export Shapes 창

Contours를 체크하고 선의 갯수를 확인한다. Export Parameters 에서  Shape labels(높이 값을 숫자로 나타낸것)의 체크를 해제하고 Shape attributes(모형의 속성값)은 꼭 체크한다. 그래야 선의 높이 값이 선에 들어가 있게 된다. 하지만 위의 그림 3에서 언급한 것처럼 point cloud에서는 설정되지 않경우도 종종 있다. Ok를 클릭한다. 그러면 DXF 파일 이름으로 된 파일이 만들어진다. 캐드를 열어서 확인해 보시기 바란다. 참 쥡죠.
