캐드는 이미지를 자른다? 자르지 못한다?

잘 모르는 캐드를 우연히 어떤 분에게 가르쳐 주다가 '캐드는 이미지를 자르지 못합니까?'라고 물어보시기에 약간 고민했었는데 그냥 클릭하여 해보니 너무 쉬웠습니다. 캐드에서 이미지를 불러옵니다.(이미지를 가져 오는 방법은 드래그 앤 드롭하여 적당히 드래그 해도 되고, 캐드 메뉴의 삽입에서 부착을 클릭하여 가져와도 되고, 클래식 메뉴에서 삽입-래스트 이미지(I)를 클릭하여 가져와도 됩니다.) 불러온 이미지를 드래그하여 선택합니다(선택되면 테두리가 파랗게 표시됩니다). 이미지 위에서 마우스 우클릭합니다.



1. 캐드 이미지 자르기 메뉴

그림1 처럼 메뉴가 나타나면 '이미지'로 마우스를 옮겨 '자르기'를 클릭합니다.



2. 캐드 이미지 자르기 새 경계

자르기를 클릭하면 그림2 처럼 '이미지 자르기 옵력 입력'이라는 창이 나타납니다.  '새 경계(N)'를 클릭합니다.





3. 명령행의 명령어

새 경계를 클릭한 후 하면 하단의 명령행을 보면 '폴리선 선택(S) 폴리곤(P) 직사각형(R) 반전 자르기(I)' 라는 명령 내용이 나타납니다.(명령어를 보면 선이 어떤 형태가 될 지 알 수 있습니다.) 폴리곤(P)을 선택하여 클릭합니다.



4. 경계선 그리기

나타내어야 할 이미지 주변으로 클릭 클릭하면서 경계선을 그려줍니다.

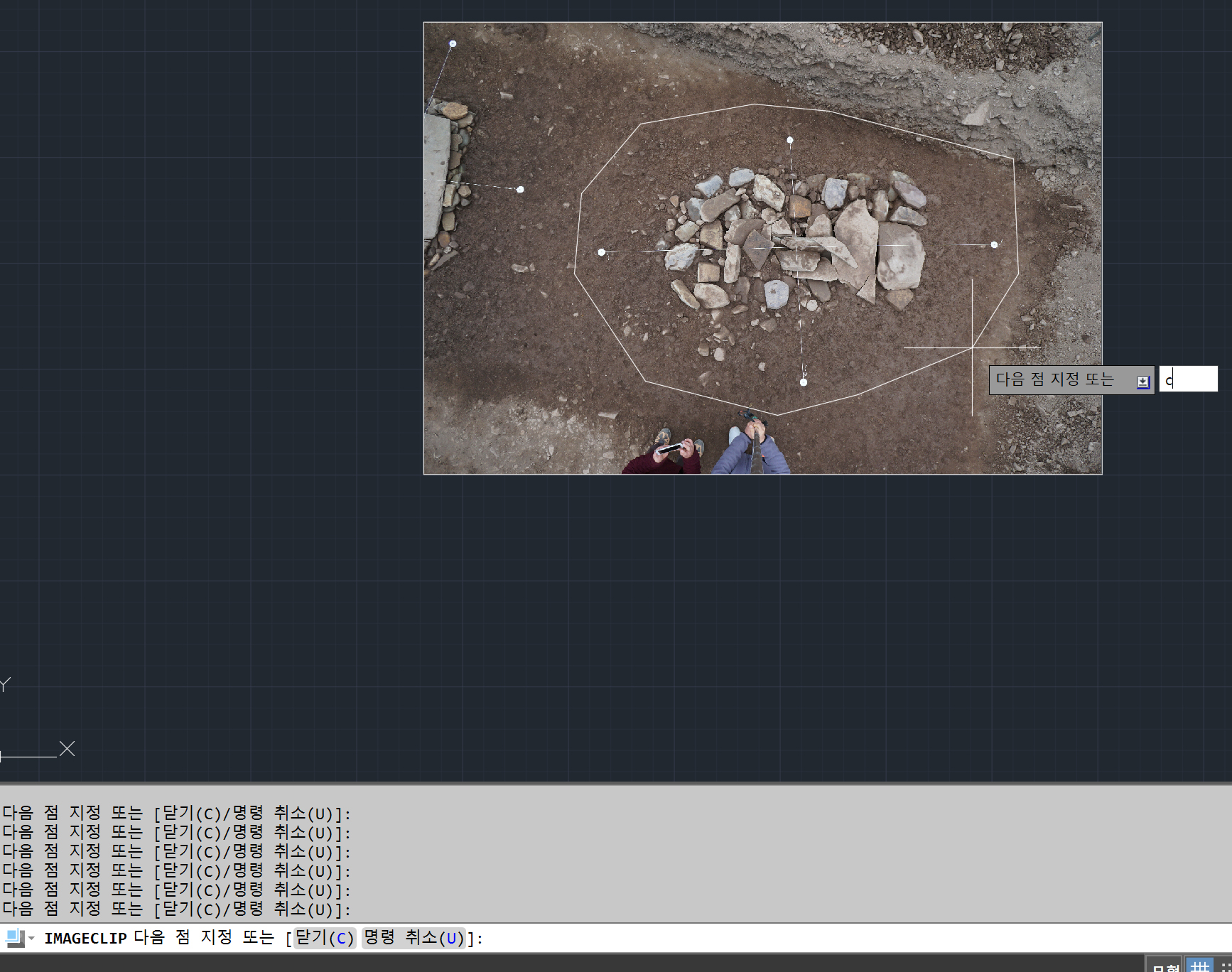

5. 경계닫기

경계선을 완성 하면 하단의 명령행 창에 '닫기(C) 명령 취소(U)'가 나타납니다. 명령행의 닫기(C)를 클릭해도 되고 키보드의 C를 누르고 Enter키를 누릅니다.(캐드에서 Enter=Space bar 같은 역활을 하네요)





6. 이미지 자르기 완성

그림6과 같이 이미지가 잘라진 것을 볼 수 있습니다. 이것도 일러스트레이트의 클리핑 마스크 처럼 이미지를 잘랐다기 보다는 숨겨둔 것입니다. 자르고 나니까 '다시 살릴 수도 있냐' 고 해서 당황 했습니다.
